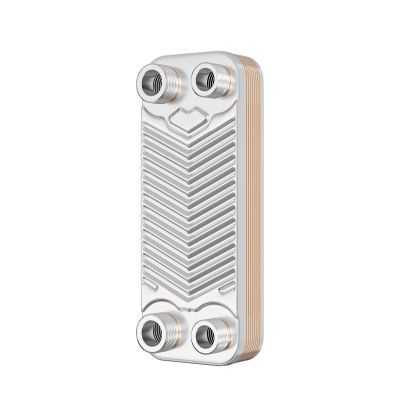

Schimbatoarele de caldura cu placi transfera caldura de la un mediu la altul. Schimbatoarele de caldura, cu placi, sunt dupa cum sugereaza si numele placi asamblate intr-un mod special. Intre placi exista lacune pe unde curge agentul termic. Dintre diferitele tipuri de schimbatoare de caldura sunt preferate cu placi brazate care sunt caracterizate prin faptul ca placile sunt lipite impreuna si au o eficienta mare datorita profilului ondulat care permite curgerea turbulenta a agentului termic.
Schimbatoarele de caldura cu placi nu trebuie sa fie foarte mari fiindca asigura un flux de caldura mare.
Schimbatoarele de caldura cu placi brazate sunt formate din placi din otel inoxidabil presate brazate si cupru sudate intr-un proces de vid. Fiecare a doua placa este rotita la 180˚ in plan, astfel prin cele doua cemere de curgere transferul de caldura se face contra curent. Gofrarea placilor produce un flux foarte turbulent, acest lucru permitand un transfer eficient de caldura chiar si la debite scazute.
Date tehnice:
• Numar placi: 10.
• Tip B3-12A-10-2.0.
• Putere maxima: 22 KW
• Suprafata activa: 0.012m²/ placa
• Debit maxim- 4 m³/h.
• Capacitate: 0,18 L.
• Racorduri F1 - F3 -½ F2 - F4 -¾
• Lungime/latime/inaltime in mm fara racorduri: 191/73/29,4.
• Inaltimea de conectare: 12 mm.
• Interval de temperatura: -195˚C pana la +225˚C.
• Material placa: otel inoxidabil.
• Material de sudura: cupru 99,9%
• Greutate: 0,65 kg.
Capacitate:
Capacitatea unui schimbator de caldura cu placi depinde de temparatura si debitul agentului termic la intrare si iesire atat pe circuitul principal cat si pe cel secundar.Mai departe capacitatea depinde caldura celor doua lichide.
Aplicatii:
• Aparate de aer conditionat
• Pompe de caldura
• Incalzire prin pardoseala
• Centrale termice
• Extragerea caldurii
• Incalzirea aerului
• Aer conditionat in cladiri
• Industria alimentara
• Sisteme de refrigerare si de climatizare
• Incalzirea apei menajere
• Retele de alimentare cu energie termica
• Sisteme solare-termice
• Sisteme de incalzire la inghet pe cale de disparitie
• Sisteme de recuperare a caldurii
• Incalzire a apei pentru piscine
• Incalzirea combustibililor regenerative
• Conversia uleiului vegetal pentru autoturisme si camioane
• Sistem de incalzire de diviziune prin pardoseala
• Procesul chimic si productia farmaceutica
• Statii de transfer in reteaua de alimentare de termoficare
Atentie:
In cazul in care folositi schimbatorul de caldura cu placi la motoare unde sunt vibratii (motoare operate de matini), trebuie folosite racorduri metalice flexibile.
